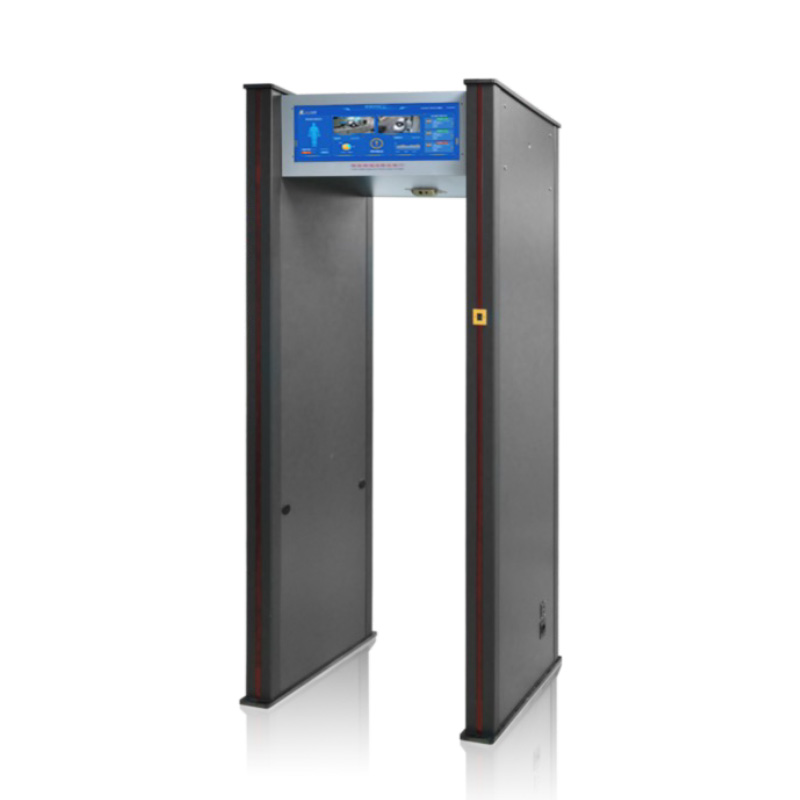

2022款AD-2286W智慧安检门
- AD-2286W是andvn基于Windows平台开发的新一代安检技术,功能更强大,可开发延伸性更强,集成性更高,更智能,可无缝对接各种安检联网与互动需求。AD-2286W型安检门是一款集金属探测,体温检测、人脸抓拍、人脸库、数据储存、并兼容各种不种规格屏幕等新型安检门。
咨询热线:13712675386
我要咨询产品介绍
AD-2286W是andvn基于Windows平台开发的新一代安检技术,功能更强大,可开发延伸性更强,集成性更高,更智能,可无缝对接各种安检联网与互动需求。AD-2286W型安检门是一款集金属探测,体温检测、人脸抓拍、人脸库、数据储存、并兼容各种不种规格屏幕等新型安检门。可以满足许多场合要求的健康筛查,如人脸抓拍,数据储存和安全检查等需求,这款安检门做到了将通过人员的人脸信息,温度,通行时间等统一记录管理,使用者可以直观的看到每个通行人员的通行信息。测温后通过门体能快速感应行人是否携带金属物品,防止刀具、枪支等危险品混入,具有探测准、灵敏度高、追溯性强等特点的安全检查,并可根据客户安检现场需求定制各种功能。
![]() | ![]() | ![]() | ![]() |
产品优势:

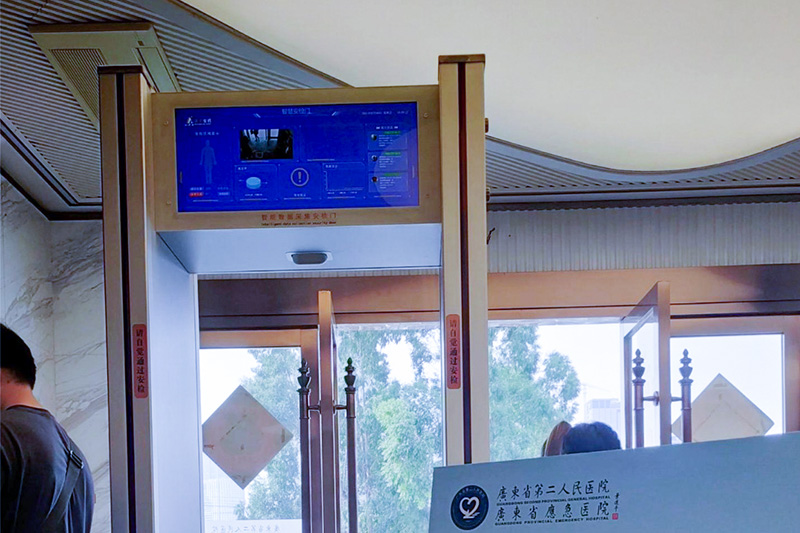

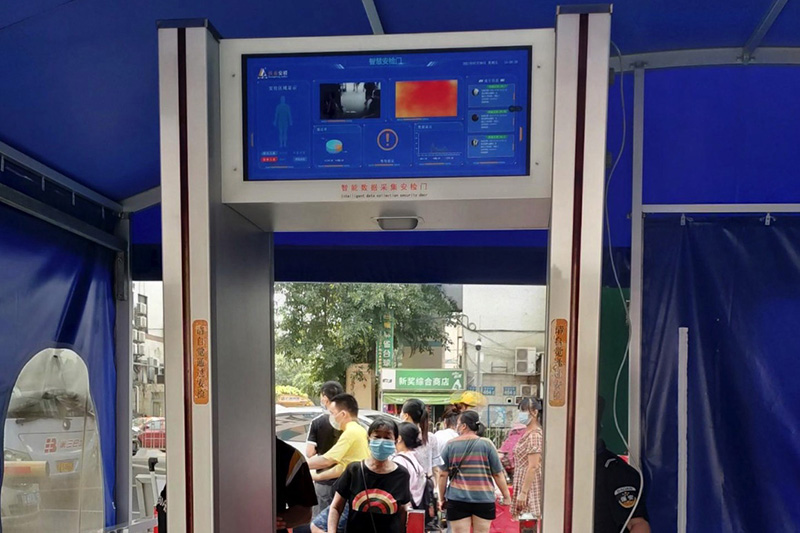

广泛应用于:监狱、看守所、军队、军工、公安、政府单位、戒毒所、研发中心、交易中心、商业会议场所、大型企业、机场,车站,出入境检查站等人员密集场所。
本产品标配:热成像测温模块,人脸抓拍模块,数据储存模块。
选配功能:人脸机测温模块、闸机、联网模块等其他开发模块。
资质认证:
本公司已通过ISO9001质量认证、ISO14001环境认证、OHSAS28001职业健康体系认证、五星级售后服务体系认证、守合同重信用企业、国家AAA级信用企业等。
本公司荣获国家高新技术企业、中国十大特种装备品牌、中国警用装备十大品牌、科技型企业、进出口企业等。
本产品并取得公安部检验报告、广东省高新技术产品、欧盟CE认证、ROSH认证、美国FCC国际认证、多项软件著作权证、实用新型专利、外观专利、发明专利等。
功能参数:
基于Android平台 | 系统基于Windows平台。处理器为高的性能I3八代处理器,主频4GHz,内部集成UHD630 GPU.内存8GB,256GB存储空间,带WIFI。 |
25.7寸屏幕 | 配备25.7寸高清HDMI显示器,分辨率达到2560*1080。面板类型为IPS,可视角度可达全视角。 |
人脸识别 | 采用1080P高清USB摄像头采用3.6mm焦距镜头,视角大于等于90°,支持低照度,宽动态等功能。支持黑白名单功能,可对已录入名单的通行人员进行抓拍验证,并对陌生通过人员能抓拍并记录。 |
※探测灵敏度 | *4000级灵敏度,0-3999级可选。 |
多区位设置 | 可设置安检门为“6区”,“12区”和“18区”三种模式,(区位灯在前后门板双侧位置) |
门板区位灯 | 四侧区位灯显示,报警时门体会指示报警区域,可多区域同时产生报警 |
语言选择 | 中英文切换(可定制其他语言) |
外壳防护等级 | IP41 |
※通行人数统计 | 具有“前+后+"、"前+后-"、"分别计数"三种计数模式 |
※探测精度 | 符合GB 15210-2018混合类标准,可检测到一角硬币,不会出现漏报和误报 |
抛物模式 | 可设置探测模式为“抛物探测”,在该模式下将1角硬币抛过样机,样机应能产生报警 |
※工作频率自行设置 | 工作频率手动在7000Hz~8999Hz范围内设置,依次开启相邻的两台安检门,可自行设置工作频段。 |
※探测模式设置 | 可设置探测模式为“全部金属”,“有色金属”和“黑色金属” |
开机频率自动设置 | 依次开启相邻的样机,后开启的样机能自动设置工作频率 |
滤波模式设置 | 可设置滤波模式为“带通滤波”,“高通滤波”,“低通滤波”和“不滤波” |
※热成像测温功能 | 配备热成像测温模块,当人员通过安检门时,热成像模块可测量到通过人员的体温并进行语音播报,当温度超过阈值时,安检门可进行语音报警提醒。前端可将采集到的该通过人员人脸信息,安检门通过情况和红外测量温度整合在通过信息栏中,通过信息在主界面的右侧滚动显示,如果通过人员温度超过阈值时通过信息框会变为红色。热成像传感器分辨率不小于250*190,视场角不小于40°*30°,测温范围为0℃-+50℃。热成像温度传感器的测量距离为2m以内 ,通行效率不小于60人次/分钟。 |

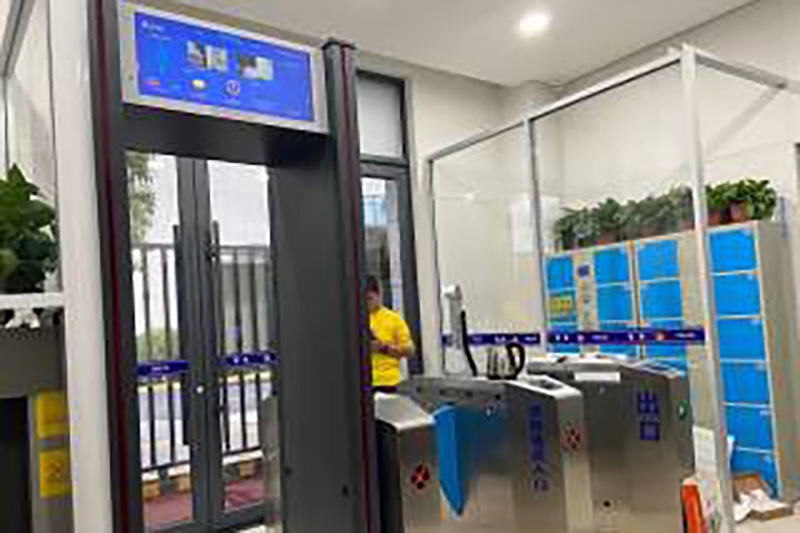

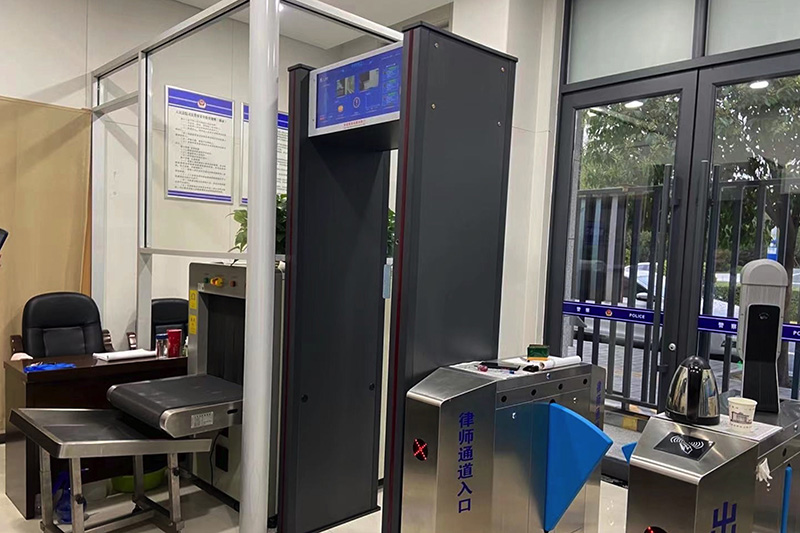

※测温人脸机闸机功能(选配) | 安检门入口处配置了一台8寸测温一体机。在出口处配备了一台小型圆柱摆闸。人脸机验证模式支持白名单验证,身份证验证和测温验证。人脸机支持语音播报功能,口罩识别功能,考勤管理功能,人脸管理以及黑名单功能。当人员在人脸机前验证通过后,闸机即打开,当人员走出闸机后,闸机关闭。通过验证人员的验证信息(人脸,体温,时间,人员类别以及身份证信息)可同步在安检门显示屏上显示,验证信息可传送至后台进行管理。 |
※测温温度误差 | 30℃、34℃、36℃、37℃、36=8℃范围的测温误差应该在±0.2℃以内(温度传感器与标准温度源距离为5CM) |
热成像传感器 | 测温热像模组是基于晶圆级封装非制冷氧化钒红外探测器开发的一款高性能红外热成像产品,分辨率256*192,视场角42°*32.1°,图像帧率25Hz。支持自动温度修正以及多挡位图像细节增强。 |
※人脸抓拍储存功能 | 采用1080P超清摄像头,视角可达90度,系统带人脸识别算法当摄像头识别到通过人脸后会将人脸记录到系统中,并且支持口罩识别。 |
通过信息展示功能 | 当人员测量体温并通过安检门后,安检门系统可将采集到的该通过人员人脸信息,安检门通过情况和红外测量温度整合在通过信息中,通过信息在主界面的正下方显示,如果通过人员温度超过阈值通过信息框会变为红色。 |
※平台管理功能 | 历史通过信息可登录后台筛选查看,可储存不小于10000人的通过相片及报警信息,可按年月日进行回查,并支持将数据导出至U盘。 |
※人形图示报警区域显示功能 | 软件界面具有人型报警区域展示图,可实时显示当前通过人员的对应防区的报警 |
※数据统计功能 | 具有有数据统计功能,能对一段时间内的报警和通过数据进行统计,生成通过情况统计图和正常异常统计图,统计图支持导出到U盘 |
数据查看功能 | 具有筛选查看某个时间段内的报警和通过情况的功能 |
※万年历显示功能 | 可以屏幕上显示”年、月、日、星期”,万年历可设置 |
※报警时间设置功能 | 可设置报警时间(1s-60s)和报警音量(0-99) |
※可视化灵敏度调节 | 调节灵敏度时,对应防区的LED门柱灯应点亮 |
※离线升级功能 | 可通过USB接口进行升级 |
※日志功能 | 具有日志功能,日志内容包含登录、设置、非法操作、非正常关机等信息。 |
外壳防护等级 | 室内工作型 |
技术参数:

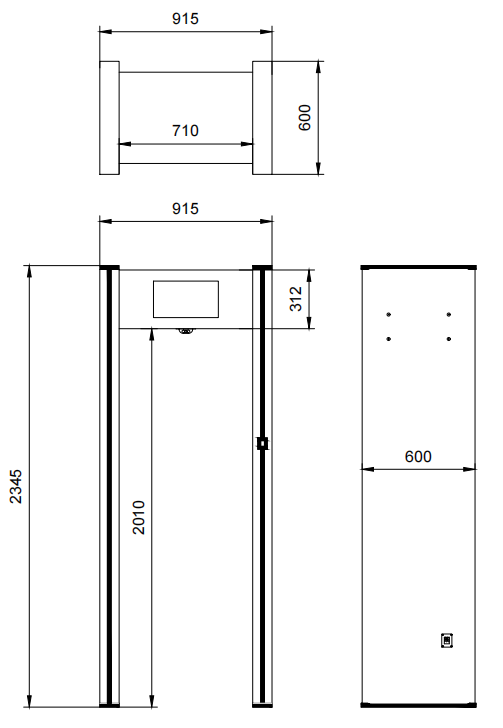

整体尺寸 | 2345* 915* 600MM | 通道尺寸 | 2010* 710* 600MM |
工作电源 | AC 110V-240V 50/60Hz | 防水等级 | IP41 |
实际功耗 | ≤60W | 信号频率 | 7000Hz-8999Hz |
工作环境温度 | -20℃-45℃ | 工作环境湿度 | ≤98% |
绝缘电阻 | 158MΩ | 报警*声音 | 110dB |
人脸机参数(选配):
硬件 | ||
处理器 | 双核 ARM Cortex-A7 | |
操作系统 | 嵌入式Linux操作系统 | |
存储 | 1GB内存 + 8GB eMMC | |
视角 | 垂直视角:30°;水平视角:30° | |
成像器件 | 1/2.8" Progressive Scan CMOS | |
镜头 | 6mm | |
二维码阅读模块(选配) | 支持QR Code、PDF417、ECC200、EAN13、Code128等二维码和一维码 | |
刷卡模块 | 13.56MHz,支持Mifare S50、S70卡,ultralinght卡,NTAG卡,DESFire D21、D41、D81,非接触CPU卡 | |
Wifi模块(选配) | 2.4GHz频段,IEEE802 b/g/n协议;5GHz频段,IEEE802 a/n/ac协议 | |
扬声器 | 标配,语音播放内容可定制 | |
测温性能 | ||
测量环境 | 16℃-40℃,室内无风(详见备注) | |
测温镜头 | 欧洲进口原装镜头 | |
传感器类型 | 欧洲进口医疗级传感器 | |
测量精度 | ±0.3℃ | |
温度分辨率 | 0.1℃ | |
测温距离 | ≤30cm | |
响应时间 | 300ms | |
性能 | ||
识别高度 | 1.2~2.2米,角度可调 | |
识别距离 | 0.3~1.5米,视镜头可变 | |
识别时间 | 小于0.3秒 | |
记录容量 | 8万条抓拍记录 | |
人脸容量 | 30000张 | |
屏幕亮度 | ≥400 cd/m2 | |
接口 | ||
开关量输出 | 1 路开关量输出,其他GPIO口可以定制线 | |
USB接口 | 1 路 USB 接口做device | |
网络接口 | 1 个 RJ45 10M / 100M 自适应以太网口,可定制千兆网口 | |
韦根接口 | 1 路韦根接口输出,1路韦根接口输入 | |
通讯接口 | 1 路 RS485 接口 | |
摄像头参数 | ||
摄像机 | 双目摄像头,可见光和近红外,支持活体检测 | |
有效像素 | 210 万有效像素,1920*1080 | |
*照度 | 彩色 0.01Lux @F1.2(ICR);黑白 0.001Lux @F1.2 (ICR) | |
信噪比 | ≥50db(AGC OFF) | |
宽动态 | 120db,isp算法人脸局部曝光 | |
视频编码 | H.265 Main Profile编码/H.264 BP/MP/HP编码/MJPEG编码 | |
图像分辨率 | 主码流 | 50Hz: 25fps (1920×1080,1280×720) 60Hz: 30fps (1920×1080,1280×720) |
次码流 | 720*576,1-25(30)帧/秒/640*480,1-25(30)帧/秒 320*240,1-25(30)帧/秒 | |
功能 | ||
网页端配置 | 支持 | |
设备远程升级 | 支持 | |
部署方式 | 支持公网、局域网使用 | |
常规参数 | ||
工作温度 | -30℃ - +60℃(测温环境温度:+16℃- +40℃) | |
工作湿度 | 0~90%相对湿度,无冷凝 | |
盐雾等级 | Rp6级以上 | |
抗静电 | 接触±6KV,空气±8KV | |
供电 | DC12V/2A | |
防护等级 | IP42 | |
设备功率 | 20W(MAX) | |
屏幕规格 | 8寸IPS高清屏 |

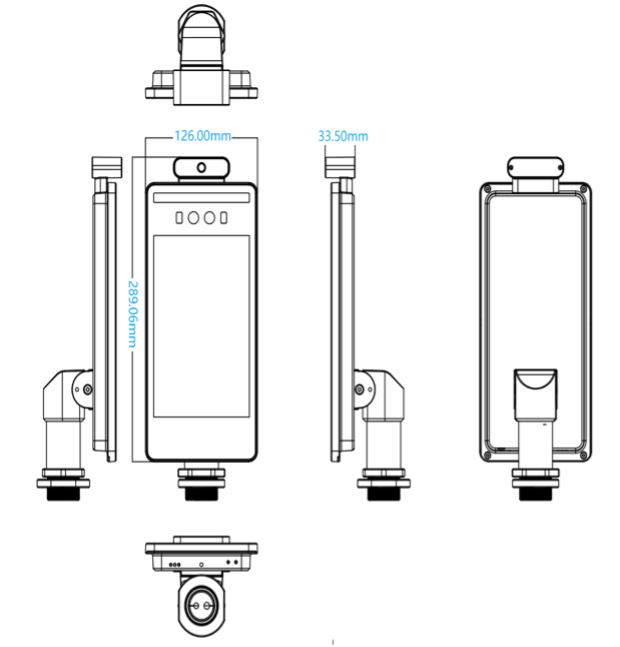

产品尺寸:

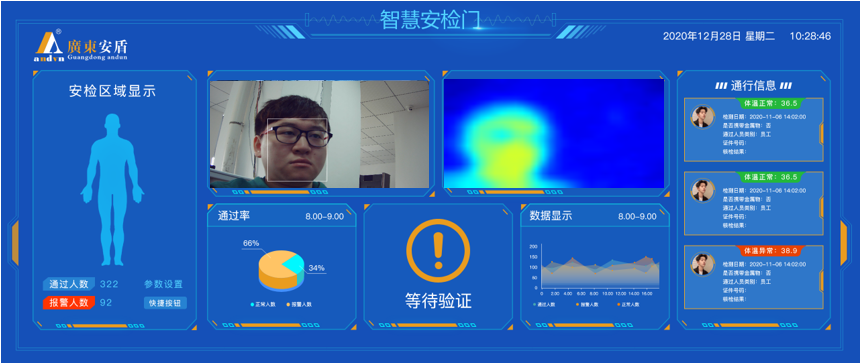

软件界面:
闸机参数(选配):
材料 | 304不锈钢 |
柱体 | 直径168MM 高度1050MM |
通道宽 | ≦1200MM |
驱动电压 | 24V |
驱动信号 | 12V干接点 |
通行速度 | 35人/分 |
输入接口 | 开关量信号 |
通信接口 | RS485/TCP/IP |

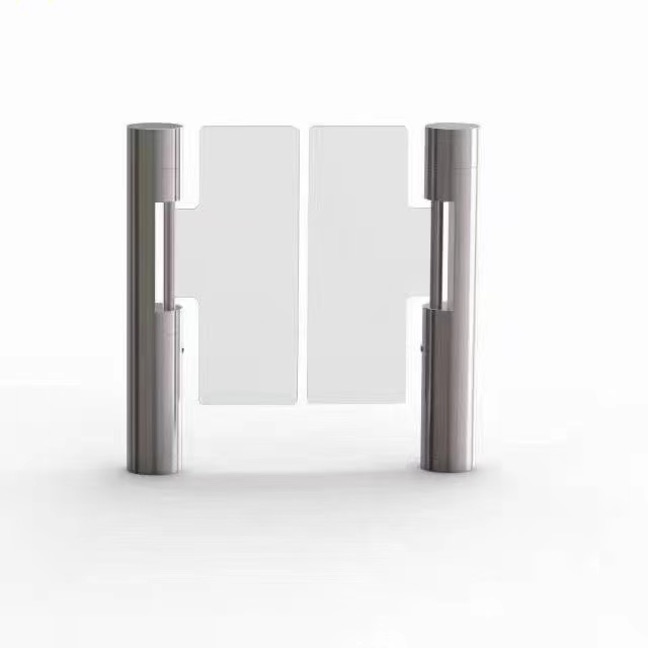

闸机尺寸及示意图:
